◎ 철판 보강

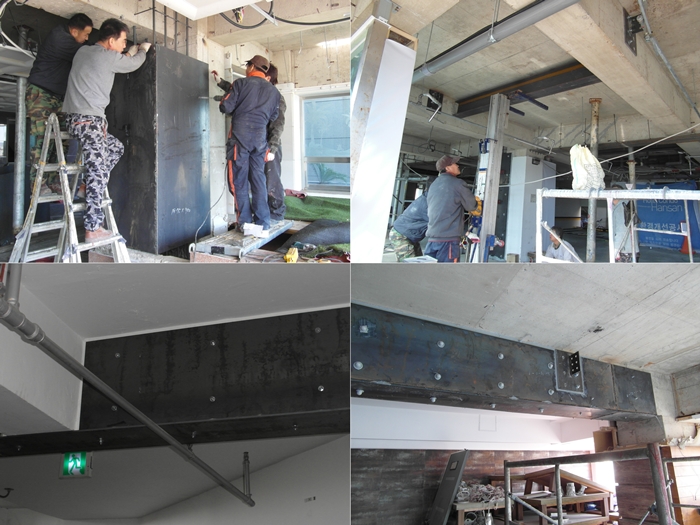

철판 보강 공법은 콘크리트 슬래브 하면 또는 보 하면에 강판을 에폭시계 접착제로 부착시켜 콘크리트 구조물과 일체화하여 내하력을 증대시키는 보강 공법이다. 일반적으로 하부 슬래브와 보에 내하력 증대를 위해 강판을 부착하여 중앙부에서는 휨 보강을, 단부에는 전단 보강을 실시한다. 이 공법은 강력한 부착력을 가지며 경화 후 수축이 없고 휨모멘트 또는 전단력에 대한 초과 허용응력을 충당할 수 있다. 하지만 보강 시 철판으로 인해 모체에 사하중이 증가하고 앵커 등에 의한 손상이 발생할 수 있으며 구조체와 강판 사이의 박리와 강판의 부식 등의 문제를 가지고 있는 공법이므로 시공·사용 상의 주의가 필요한 공법이다.

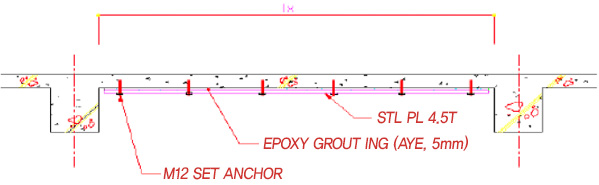

○ 철판 보강 공법 시공 개요도

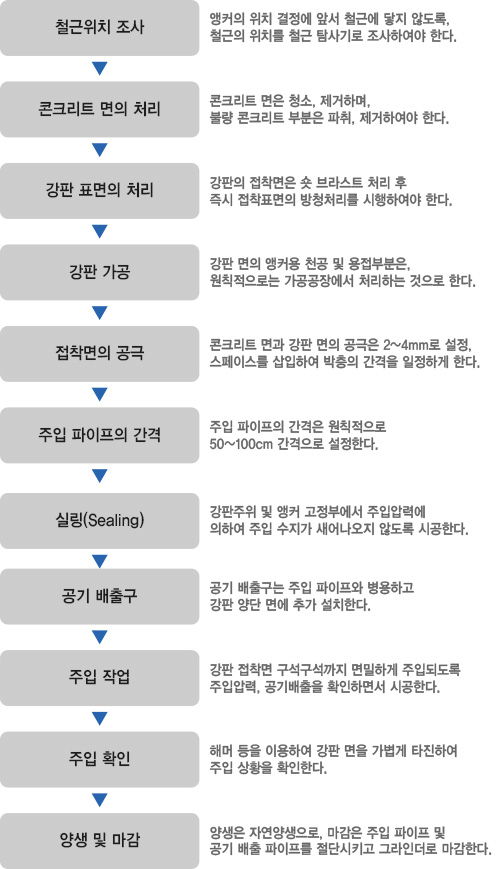

△ 공정 순서

 균열 보수 공정은 탄소섬유시트 균열 보수 시와 동일하다.
